1 K PUR + PVAc Anlage

Die 1 K PUR + PVAc Anlage ist eine Klebstoff-Auftragsanlage für Sandwich Elemente, die unterschiedliche Klebstoffe benötigen, wie zum Beispiel die Bodenfertigung im Caravan Bereich.

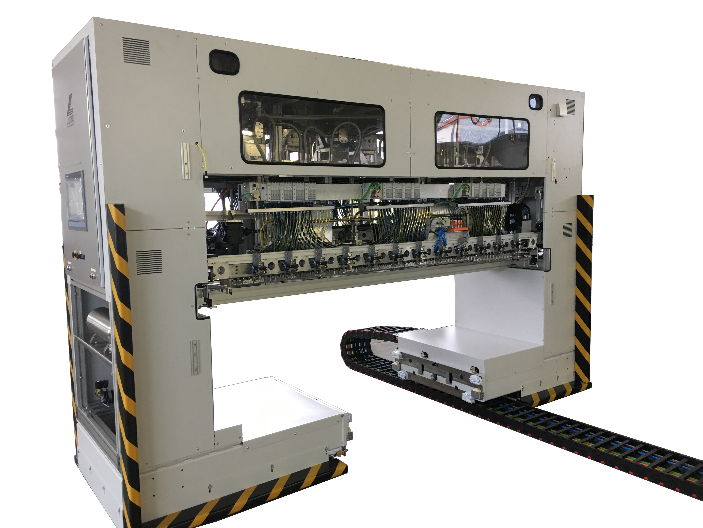

Die Lutzke 1 K PUR + PVAc Anlage ist eine fahrende Portalanlagen, die sich sich über Führungsschienen am Rahmen des Förderbandes bewegt. Der Klebstoffauftrag für den 1K-PUR-Klebstoff erfolgt oszillierend mit 64 Auslassventilen – vom Typ AV5 für die Bauteilbreite von 2.500 mm. Der Klebstoffauftrag für den PVAc-Klebstoff erfolgt linear mit 72  Auslassventilen und einem Raupenabstand von 12 mm. Für eine stärkere Randverklebung des 1 K PUR Auftrags fahren 2 unabhängige Y - Achsen die Ränder ab. Der Wasserauftrag erfolgt über unser patentiertes Wasserauftragssystem, welches ein grammgenaues Dosieren von Wasser ermöglicht, in Abhängigkeit der Auftragsgeschwindigkeit, der Bauteilbreite, der Klebstoffmenge, der Luftfeuchtigkeit und der Temperatur in der Halle. Die Anlage kann über manuelle Eingabe oder über Postprozessor (DXF - Daten) betrieben werden.

Technische Daten:

Klebstoff-Auftragsgeschwindigkeit: 15 m/min. bis 20 m/min
Bauteilbreite: bis  2.700 mm

Bauteillänge: bis 11.000 mm

Klebstoffmenge von 50 g/m² bis 400 g/m² frei auslegbar.

Klebstoffauftrag: Klebstofffreie Flächen (Auftragsbild) mittels CAD/CAM - Kopplung möglich

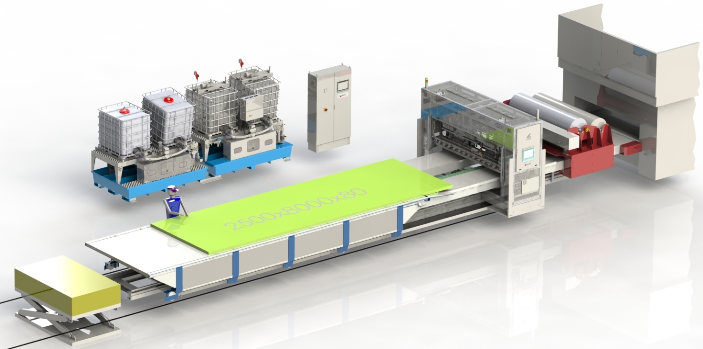

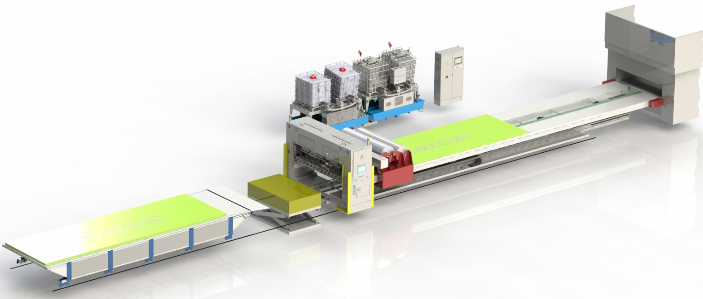

In Kooperation mit der Firma OTech liefern wir die komplette Bodenfertigungslinie, bestehend aus einem breitenverstellbaren Förderband, einer Abcoilstation für verschiedene Bodenbeläge, einem Überziehtisch zum Vorbereiten der Mittellage, einer Klebstoffauftragsanlage und der Materialversorgung für 2 Klebstoffsysteme.


*Die oben aufgeführten technischen Daten sind bereits realisierte Anlagendaten. Wir konzipieren für Sie aus unserem Produktportfolio sehr gerne Ihre individuelle Produktionsanlage.
